Inventor nach Revit / BIM / IFC übertragen
Bereitstellung von Inventor-Modellen mit
Metadaten für Revit / BIM
Inventor und Revit lassen sich in BIM-Projekten nur dann effizient verbinden, wenn Geometrie- und Metadaten fehlerfrei übertragen werden. So entsteht eine verlässliche Datenbasis für Planung, Koordination und Kollisionsprüfung.
In BIM-Projekten arbeiten unterschiedliche Fachdisziplinen mit verschiedenen Softwarewerkzeugen zusammen. Während mechanische Komponenten mit Inventor konstruiert werden, erfolgt die Gebäude- und Anlagenplanung in Revit. Damit diese beiden Welten effizient zusammenarbeiten können, müssen Modelle und Informationen zuverlässig zwischen den Systemen ausgetauscht werden.
Eine reine Geometrieübertragung reicht in diesem Zusammenhang nicht aus. Für eine funktionierende BIM-Planung müssen neben der Geometrie auch relevante Metadaten und Parameterinformationen bereitgestellt werden.
Nur so können Bauteile korrekt klassifiziert, ausgewertet und in den Planungsprozess integriert werden.
Der strukturierte Austausch von Inventor-Modellen ermöglicht es, mechanische Komponenten frühzeitig in die Gebäudeplanung einzubinden, Kollisionen zu vermeiden und eine konsistente Informationsbasis über alle Planungsphasen hinweg sicherzustellen.
Bereitstellung von Inventor-Modellen für BIM
Mechanische Komponenten werden detailliert in Inventor konstruiert. Für die Nutzung in BIM-Projekten müssen diese Modelle so aufbereitet werden, dass sie in Revit effizient verwendet werden können.
Dabei wird die Inventor-Geometrie in ein für Revit geeignetes Format überführt und als Projekt oder Familie bereitgestellt. Ziel ist eine ausreichende geometrische Darstellung, die für Planung, Koordination und Kollisionsprüfung geeignet ist, ohne das Modell unnötig zu überladen.
Anwendungsfälle:
- Integration von Maschinen oder Anlagenkomponenten in Gebäudemodelle
- Koordination zwischen mechanischer Konstruktion und Gebäudeplanung
- Kollisionsprüfung zwischen Anlagenkomponenten und Bauwerk
Übernahme von Metadaten
Neben der Geometrie spielen Metadaten eine zentrale Rolle im BIM-Prozess. Informationen wie Bauteilbezeichnungen, Herstellerdaten, technische Eigenschaften oder Klassifizierungen müssen gemeinsam mit dem Modell übertragen werden.
Diese Daten werden in Revit typischerweise über Parameter abgebildet und können dort für Auswertungen, Bauteillisten oder Planungsprozesse genutzt werden. Eine strukturierte Zuordnung der Inventor-Eigenschaften zu Revit-Parametern ist daher entscheidend für eine konsistente Datennutzung.
Anwendungsfälle:
- Übernahme technischer Eigenschaften aus der Konstruktion
- Nutzung der Daten in Revit-Bauteillisten
- Klassifizierung und Strukturierung von Komponenten im BIM-Modell
Austausch über IFC
Neben der direkten Integration in Revit spielt auch der offene Datenaustausch über IFC (Industry Foundation Classes) eine wichtige Rolle im BIM-Umfeld. Das IFC-Format ermöglicht es, Modelle und Informationen softwareunabhängig bereitzustellen und mit verschiedenen Planungswerkzeugen auszutauschen.
Für die mechanische Konstruktion bedeutet dies, dass in Inventor entwickelte Komponenten und Baugruppen nicht nur für Revit-Projekte genutzt werden können, sondern auch für offene BIM-Workflows bereitgestellt werden. Dadurch können Planungsbeteiligte, die mit anderen BIM-Systemen arbeiten, auf die relevanten Modellinformationen zugreifen.
Beim Export nach IFC werden neben der Geometrie auch strukturierte Informationen über Bauteile übertragen. Dazu zählen beispielsweise Bauteilbezeichnungen, Klassifizierungen oder technische Eigenschaften. Diese Daten ermöglichen es, mechanische Komponenten im BIM-Modell korrekt einzuordnen und in übergreifende Auswertungen einzubinden.
Eine saubere Strukturierung der Modellinformationen in Inventor ist daher eine wichtige Grundlage für einen funktionierenden IFC-Austausch. Nur wenn Bauteile und Eigenschaften klar definiert sind, können sie im BIM-Kontext eindeutig interpretiert und weiterverwendet werden.
Anwendungsfälle
- Bereitstellung mechanischer Komponenten für offene BIM-Projekte
- Austausch von Modellen mit Projektpartnern, die andere BIM-Software einsetzen
- Integration von Anlagenkomponenten in übergreifende Koordinationsmodelle
- Nutzung der Daten in offenen BIM-Workflows und Projektplattformen

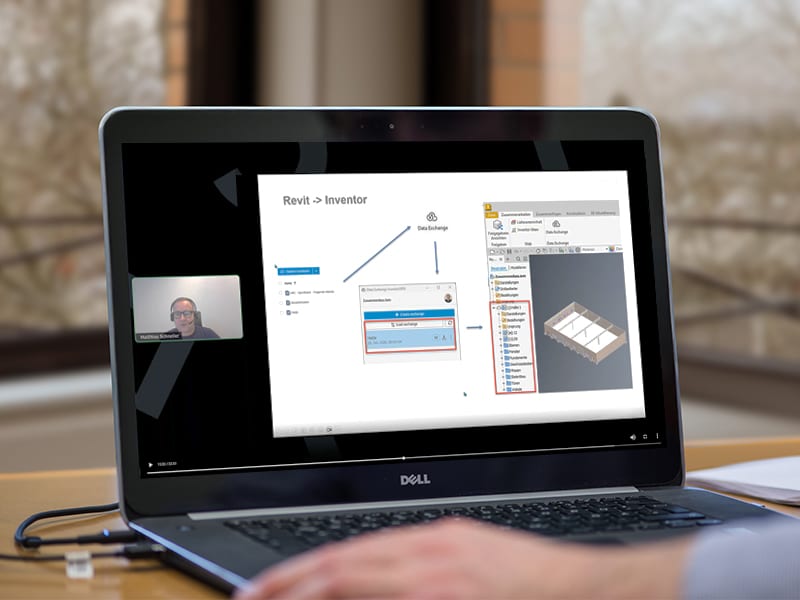

Webcast
Inventor und BIM (IFC/Revit)
Das Zusammenspiel von Inventor und BIM gewinnt immer mehr an Bedeutung. Sei es, dass von Inventor Modelle für BIM-Prozesse bereitgestellt werden müssen oder dass BIM-Modelle in Inventor integriert bzw. referenziert werden müssen. Revit und IFC definieren die beiden Datenformate die im BIM Kontext meist verwendet werden.
Welche Wege gibt es für einen Datentransfer zwischen Inventor und BIM und wofür sind diese geeignet? Genau das zeigen wir Ihnen in unserem Webcast!
